磁翻板液位计翻柱大面积乱色、红白分界线错乱

磁翻板液位计翻柱大面积乱色、红白分界线错乱

在化工、污水、储罐、反应釜现场，磁翻板液位计是使用率最高、最耐用、最直观的就地液位仪表。

仪表自带就地翻板，加装干簧管或者贴片磁阻变送杆后，依靠24V二线制供电输出4-20mA信号给到DCS。

结合多年厂区检修经验，整理全套实操学习卡，新手直接上手，老手用来复盘避坑。

定义

磁翻板液位计依靠连通器、磁耦合实现无源就地液位显示；外侧加装变送杆完成信号转换，上传控制室DCS，兼顾现场巡检目视与远程监控。

原理

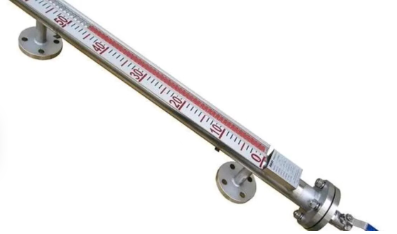

就地显示部分：主管与储罐连通，带磁钢浮子跟随液面升降，磁场穿透管壁翻转外侧红白翻柱，液体段显示红色，气相段为白色。

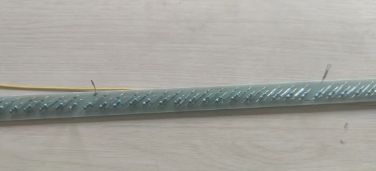

干簧管变送：依靠机械触点分段采集液位，缩小触点间距能提升精度，但信号天生存在阶梯档位；

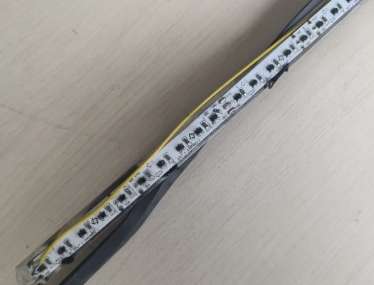

霍尔贴片磁阻变送：无机械触点，线性采集液位，没有阶梯跳变，但受温度、电磁干扰容易出现小幅漂移抖动，并非绝对平稳。

结构

1. 本体机械组件：测量主管、上下连通法兰、排污放空阀、磁性浮子、翻柱指示器

2. 远传变送组件：干簧管变送杆/贴片磁阻变送杆、防爆接线盒

3. 配套线路：RVSP双绞屏蔽电缆，对接DCS模拟量AI卡件

安装要求

1. 主管垂直安装，倾斜度不能超3°，歪斜直接造成浮子卡滞，本体显示失真，DCS同步偏差。

2. 连通管路阀门全开，禁止加装节流部件，管路堵塞会形成假液位，现场、中控数据全部失效。

3. 变送杆卡扣紧贴主管外壁，松动会拉大感应距离，远传读数固定偏移。

4. 线缆全程屏蔽单端机柜接地，远离变频、大功率电机，防止干扰导致DCS数值抖动。

5. 高温设备加装隔热罩，冬季管线伴热，避免介质结晶、结冰卡死浮子。

6. DCS组态必须匹配仪表实际量程，空罐4mA、满罐20mA，参数不对应会长期测量不准。

故障处理

①故障现象：翻柱大面积乱色、红白分界线错乱

可能原因：浮子退磁、主管外部近距离放置强磁工具；

措施：移走周边磁吸设备，排空罐体取出浮子检测磁力，磁性衰减直接更换浮子，重新翻转全部翻柱复位。

②故障现象：浮子卡死，翻板液位长期不动

可能原因：主管内部结垢、介质结晶；安装倾斜；连通管路堵塞；浮子进水增重沉底；

措施：关闭前后阀门，打开排污阀排空介质，清理管壁污垢；校正仪表垂直度；检查疏通连通管线；浮子破损进水直接更换。

③故障现象：局部翻柱卡住不翻转，液位变化无反应

可能原因：翻柱卡槽积灰、受潮锈蚀卡滞；

措施：拆下指示器外壳，清理卡槽杂质，轻微锈蚀做除锈润滑，损坏翻柱单独更换。

④故障现象：上下排污阀渗漏

可能原因：密封垫片老化、阀芯磨损；

措施：泄压后更换四氟密封垫，阀芯损坏更换整套排污阀。

⑤故障现象：DCS液位微小持续抖动

可能原因：屏蔽接地失效、变送杆卡扣松动、周边电气干扰；

措施：紧固卡扣，重新规范屏蔽接地，动力电缆与信号电缆分槽铺设。

⑥故障现象：高温工况DCS误差明显变大

可能原因：贴片磁阻芯片温漂严重，无隔热防护；

措施：加装隔热套管，隔绝设备高温辐射。

⑦故障现象：现场翻板正常，DCS无任何4-20mA信号

可能原因：24V供电断线、接线盒进水氧化、变送主板烧毁；DCS侧卡件通道损坏；

措施：万用表测量变送端子供电电压（标准22~26V），分段排查线缆通断；供电无问题仍无输出则更换变送杆；最后切换DCS备用通道测试卡件好坏。

⑧故障现象：DCS读数和现场翻板固定差值大

可能原因：变送杆安装偏移、长期未标定零点满量程、DCS通道量程组态不匹配；

措施：重新紧固变送卡扣，空罐满罐两点校准，核对DCS量程参数。

⑨故障现象：变送板频繁烧毁，信号时断时续

可能原因：接线盒渗水、供电电压长期超28V；

措施：更换接线盒密封垫圈，机柜加装稳压电源稳定24V供电。

运维心得

1. 日常巡检优先检查本体：查看主管有无渗漏、浮子运行是否顺畅、翻柱有无卡滞；其次检查变送杆固定状态、接线盒防水情况。

2. 校准周期：震动反应釜每3个月标定一次远传零点量程，静置储罐半年校准一次。

3. 防爆区域检修：必须关闭仪表前后阀门泄压，接线盒密封胶圈不可丢失，严禁带电拆解变送杆。
